Geceleri çiğ noktasının altında: Yalıtımlı cephelerde yoğuşma ve yosun

6 dk. okuma süresi

Yeni yalıtılmış bir cephedeki yosun, bir yalıtım hatası izlenimi verir. Yapı fiziği açısından bu bir yüzey sorunudur: Bir ısı yalıtım kompozit sisteminin (Wärmedämmverbundsystem, WDVS) ince dış tabakası sıcak duvar örgüsünden ısıl olarak ayrılmıştır ve gece göğüne doğru soğur. BauNetz Wissen, hasarların yalıtım sistemlerinin etkinliği üzerinde bir etkisi olmadığını belirtir; görsel olarak ise çoğu zaman belirgindirler.

Geceleri dış yüzeyde ne olur

Bir WDVS, masif yapı elemanlarını ısıl olarak izole eder. Kendisi depolama kütlesi içermediğinden cephe geceleri esas olarak ışıma yoluyla hava sıcaklığının altına soğur ve yoğuşma suyu birikir. Bausubstanz 2/2018’deki Fraunhofer IBP incelemelerine göre bunda belirleyici olan açık gecelerdir; gece çiğ noktasının altına inme çoğu zaman yalnızca birkaç onda bir derecedir.

Fraunhofer IBP, 1994 sonbaharından kalma bir deneme evindeki açık hava ölçümlerini 2001’de yeniden değerlendirdi. Batı duvarında 240 mm kum-kireç taşı üzerine 80 mm WDVS vardı (U = 0,41 W/m²K), karşılaştırma duvarları 365 mm gözenekli hafif tuğladan oluşuyordu (U = 0,51 W/m²K). Eylül ve Ekim ayları değerlendirildi.

Sonuç: WDVS’nin yüzey sıcaklığı gece ışıması nedeniyle dış hava sıcaklığının altına düştü, güneye bakan monolitik duvarınki ise üzerinde kaldı. Sık gece yoğuşması yalnızca WDVS’de beklenmeliydi, monolitik duvarlarda yalnızca istisnai durumlarda.

Yoğuşma suyundan yosun tabakasına

Mikroorganizmalar, yüzey sürekli nemli olduğunda yerleşir ve bu nem, BauNetz Wissen’e göre ağırlıklı olarak çiy oluşumundan kaynaklanır. Bugünkü bilgi düzeyine göre, en azından büyümenin başlangıcı için belirleyici olan yoğuşma suyunun miktarı değil, yüzeyde mikroorganizmalara sunulan sudur. Kritik mevsim sonbahardır; kışın çok soğuk, yazın çok kurudur. IBP’ye göre yoğuşma suyu birçok durumda ancak yüzeye yapışan yağmur suyuyla birlikte istilaya yol açar; çiy oluşumu ile savrulan yağmur yani birbirine eklenir.

  • Kuzey ve batı cepheleri özellikle hassastır. Savrulan yağmurun az olduğu kuzey cephesinin de etkilenmesini IBP’ye göre yalnızca gece çiy oluşumu açıklar.
  • Hidrofobik üst sıvalar suyu emmez; su damlalar oluşturur ve çok yavaş kurur.
  • Plastik dübelin üzerinde daha yüksek ısı akışları oluşur, sıva yüzeyi orada daha hızlı kurur. Yosunların bu noktada yaşam temeli yoktur ve dübeller belirginleşir.
  • IBP hesabına göre çiy oluşum süresi ancak 8 cm’nin altındaki yalıtım malzemesi kalınlıklarında belirgin biçimde kısaltılabilirdi; yazarlar bunun uygulanabilir olmadığını düşünüyor.

Aynı zamanda şu da geçerli: Uygulanmış WDVS’lerin çoğu hasarsız kalır. Yalnızca küçük bir yüzde, şikâyet edilecek düzeyde biyolojik büyüme gösterir.

Planlamacıların buna karşı bildikleri

Yaklaşım İlke Değerlendirme
Sıva ve boyada biyositler mikroorganizmaları öldürür Etken maddeler yıkanıp gider ve çevreyi yükler; rüzgâr ve yağmura açık cephede etkinliği sınırlıdır
Daha kalın, hidrofilik mineral sıva daha fazla depolama kütlesi; hidrofilik sıvalar nemi hemen emer Açık bir geceden sonra ölçüm: beyaz boyalı standart WDVS’de, beyaz kalın sıvaya göre neredeyse iki kat su; hesaben çiğ noktası altına inme en fazla %20 daha kısa
Daha koyu renk tonları gündüz daha fazla ışınım kazancı hesaben koyu cephe, beyaz cepheyle neredeyse aynı zamanda çiğ noktasının altına düşer; hafif biyolojik büyümeyi gizler
Gizli ısı depoları (PCM) sıcaklık düşerken boşalma, yoğuşma suyu oluşumunu geciktirir hesaben çiğ noktası altına inmede %70’e kadar azalma, açık havada yalnızca bazı yıllarda etkili
Süper hidrofobik silikon reçineli boya su damlacıklar halinde akar IBP deneme yüzeylerinde üç yıl sonra: yosun istilası tespit edilmedi, diğer biyosit içermeyen ürünlerde zayıf
Düşük emisyonlu (IR yansıtıcı) boyalar gece daha az sıcaklık düşüşü aşağıya bakın
Çatı çıkıntıları daha az savrulan yağmur tasarım konseptiyle uyumlu olarak karar verilmeli

Yüzde değerleri birbiriyle karşılaştırılamaz. Kalın sıva, IR boya ve gizli ısı depoları için değerler, Eylül–Ekim dönemine ilişkin hesaplanmış etkilerdir; kalın sıvaya ilişkin ölçüm değeri ise açık bir gecenin ertesi sabahından gelir. Bir önlemi değerlendiren kişi bu nedenle en büyük sayıyı değil, sınır koşullarını ve yönlenmeyi sormalıdır.

Düşük emisivite: neler ölçüldü

Fikir fiziksel olarak basit: Uzun dalgalı ışımayı azaltan, gece sıcaklık düşüşünü azaltır. IBP hesabı bunun için 0,9 yerine 0,6 emisyon katsayısı kabul eder; incelenen açık Eylül gecesinde WDVS’nin hesaplanan yüzey sıcaklığı sürekli çiğ noktası sıcaklığının üzerinde kaldı. Emisivitenin yapı elemanlarında gerçekte ne anlama geldiğini Emisivitenin neyi tanımladığı yazısı sınıflandırıyor.

Açık havada, ilk boyalar batı cephesinde yaklaşık %50 daha az yoğuşma suyu gösterdi, ancak alüminyum pulcukların aşınması nedeniyle birkaç ay sonra görünümünü yitirdi ve gümüşi bir hal aldı. 2011 sonunda ve üç yıl sonra uygulanan, daha da geliştirilmiş iki sistem batı ve kuzey duvarında test edildi.

Kuzey duvarında bej-gri sistem, ilki hariç sonbahar dönemlerinde çiy oluşum süresini yaklaşık %25, mavi-gri sistem ise %10 ve %18 kısalttı. Mavi-gri sistem iki yıllık hava etkisinden sonra gümüşleşme etkisi göstermedi. Yazarlar, yaklaşık %25’lik bir azalmanın çoğu sorunu önleyebileceği sonucuna varıyor. Dört yazardan biri bir boya fabrikasının teknik müdürüdür.

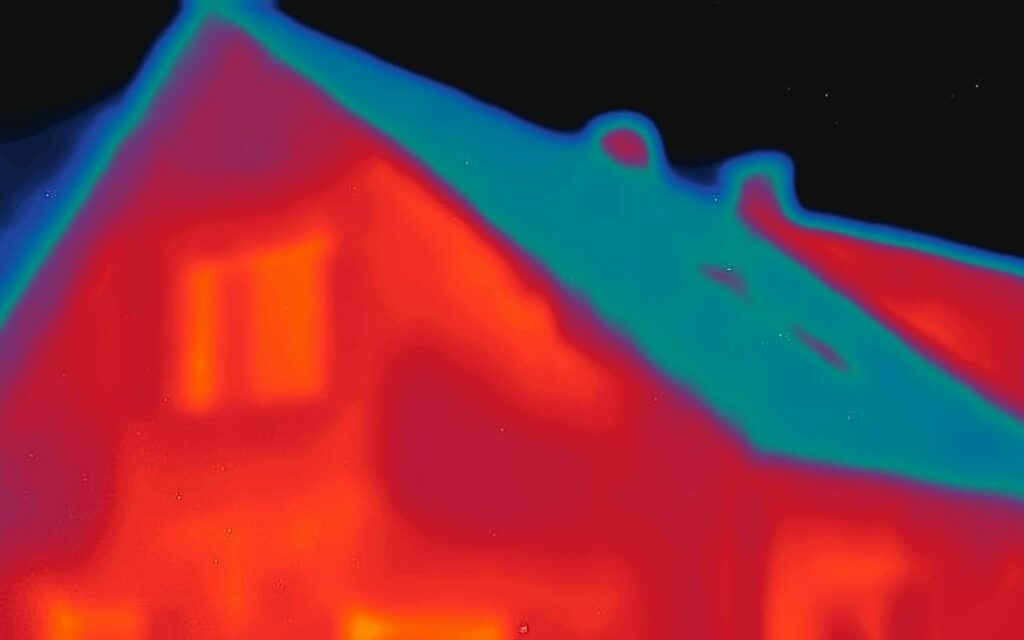

Dış yüzeylerin termal kamerayla değerlendirilmesinin hangi sınırları olduğunu Termal görüntünün neyi kanıtladığı yazısı açıklıyor.

Açık kalanlar

BauNetz Wissen, yosun ve liken istilasına karşı uygun önlemlerin geliştirilmesinin tamamlanmadığını not eder. IBP verileri, tek bir konumda bazı sonbahar dönemlerine ait ölçüm serileridir; etkinlik sisteme, yönlenmeye ve yıllık hava durumuna bağlıdır. Planlama için bu şu anlama gelir: Tek bir önlem riski ortadan kaldırmaz; çiy oluşum süresini ve su arzını azaltır. Açık olan asıl şey, yaklaşımlardan hangilerinin gerçek cephelerde on yıl ve daha uzun sürede kendini kanıtlayacağıdır.

Nesnede ölçüm yapan kişi büyüklük sırasını bilmelidir: Birkaç onda bir derecelik bir altına inişte, ifadeyi ölçüm hassasiyeti belirler. IBP, açık hava ölçümleri için her sensörü montajdan önce tek tek kalibre etmiştir.
